我們很多從業者都知道，F(xiàn)PC設計領域根本不存在正式的培訓，有時候甚至都不會存在完美的解決方案。IPC設計標準——例如IPC-2223《撓性/剛撓性印制電路設計分標準》，以及IPC-6013《撓性/剛撓性印制板的鑒定及性能規范》，提供了不可或缺的設計指南，而且也是合理的首選起點。但這些標準的制定者很謹慎地區分了要求和指南，而且他們承認標準不可能囊括所有實際應用案例。

隨著微型化要求我們在越來越小的封裝空間內加入更多的功能，這些標準的不適用程度也日益凸顯，而且也越來越難以滿足IPC推薦的結構要求。想要得到穩定的FPC結構，公司內部的機械、電氣和PCB設計團隊就必須不斷地溝通協作，同時也要和制造商以及組裝廠保持密切聯系。供應商和組裝廠越早參與到設計中，就能越好地實現FPC穩定的功能。

本文將詳細介紹3個早期樣品設計失敗的案例分析，以及我們從中吸取的經驗教訓，讓大家了解我們面臨的難題以及如何克服這些難題的方法步驟。

1.彎曲半徑推薦值——你不會是在開玩笑吧？

IPC-2223推薦的彎曲半徑（表1）是勇敢挑戰的起始點。但漸漸地我們超越了這些指南，設計團隊會問我們這些建議的參數是不是在開玩笑。現在超越這些推薦值的情況更常見了。漸漸地，我們掌握了如何適應那些比IPC推薦值更小的彎曲半徑。但在這個過程中我們吸取了慘痛教訓，意識到這些推薦值有其存在的理由。

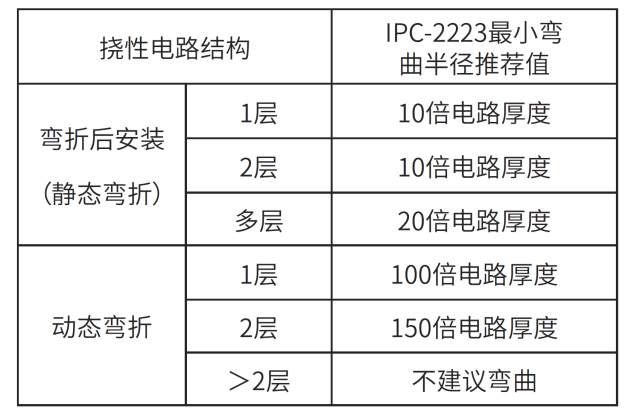

表1：《IPC-2223撓性/剛撓性印制電路分設計標準》建議的彎曲半徑值

圖1展示了一個非常尷尬的案例。這是一個3層電路（為了能夠簡化展示圖樣，圖中僅展示了第2層），在彎折區域?qū)訑?shù)減少為兩層。彎折區域內的導體在組裝過程中非常容易出現開裂。事后人們才意識到，這些設計錯誤是顯而易見的：

· 小的彎曲半徑是不受控的：兩個彎曲半徑分別是電路厚度的1倍和1.5倍，或者說比IPC標準推薦值大約小10倍。這些都會產生實實在在的折痕。彎折2層撓性電路是可能的，但彎折操作必須嚴格可控，而且只能彎折一次——有折痕的電路絕對不可以再次打開。人們在組裝過程中并沒有注意到這一點。

· 彎折恰好出現在補強區域：這種做法會將應力集中到導體上，所以不建議采用。理想情況下，補強區域旁要留出0.5 mm到1.0 mm的距離再進行彎曲。

· 彎折區域內有阻焊層：阻焊層（3）延伸到了補強板（1），進入撓性區域來適應第1層電路上的走線（未在圖中顯示）。阻焊層應該始終由補強板支撐，兩者之間的重疊至少為0.2 mm，這樣才能適應阻焊層圖像和補強板位置的對準公差。盡管大多數FPC制造商使用的阻焊層配方可以算得上是具備“撓性”特性，但其實這些阻焊層的設計并不可彎折，尤其不能銳角彎折。彎折區域出現阻焊層，在彎曲時會增加彎折區域的電路硬度。

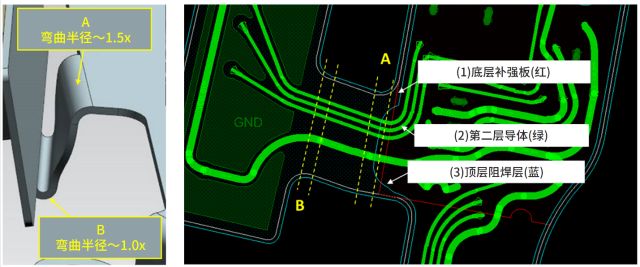

圖1：走線開裂而造成FPC失效的一個設計效果圖，包括小彎曲半徑的3D展示圖（左側）和第2層布線的快照（右側），展示了一些導致失效的特征

好在這些失效情況發生在樣品早期運行階段，所以有時間來解決問題。設計師重新設計了電路來逐一解決；后續沒有再發生失效。圖2所示是修改后的電路設計，經過重新布置，彎折遠離了帶有SMT元件的補強區域。此外，外殼也做了相應修改來配合所要求的彎折半徑。修改后的設計在運行過程中沒有再出現任何問題。

圖2：與圖1電路的外形對比，左邊是出現失效的原始設計，右邊是修改后的設計，沒有再出現失效

2.在第一個裝置生產完成之前，一切都非常順利

三維CAD模型中的撓性電路似乎可預測，而且不會出現任何差錯（圖3）。一切都很好，不會出現機械干擾，而且指定的公差也足夠大。當然，實際情況可就大不相同了。例如，機械夾具可能沒有預想中的那樣精確，操作員進入外殼凹槽可能會受限，點涂設備可能會受阻等。再加上操作員的不一致性和變化性，撓性電路的制造過程可能會和預想中的情況存在很大差異。

圖3：3D CAD效果圖，圖中所示是安裝好的FPC

圖3中顯示的設計彎曲與組裝過程中實際所要求的彎曲有很大差異。

圖4所示是圖3在組裝過程中出現了開裂的實際電路，組裝要求FPC在插入過程中穿過一個孔腔。CAD模型沒有預測到這一點是因?yàn)椴僮鬟^程中的復雜分層情況直到第一次組裝才顯現出來。因?yàn)閺澢霃叫?，所以需要預先彎曲FPC，但組裝過程必然意味著要反轉預先彎曲的位置然后再次進行彎曲，這種情況很明顯足以損壞電路。

幸運的是，這種情況發生在產品開發階段初期，所以有足夠的時間解決這個問題。對外殼做出調整之后可以很大程度地讓操作變得更方便，同時還能降低彎曲要求。我們與FPC制造商合作一同更改了材料堆疊結構，大幅提升了電路的撓折性。

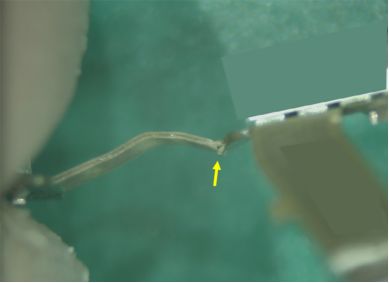

圖4：黃色箭頭指出了電路中的斷裂位置，因未預測到的彎曲和重復彎曲情況而在組裝過程中導致斷裂

3.了解雙排ZIF連接器

細間距雙排零插拔力（ZIF）連接器變得越來越普遍，這是因?yàn)楹蛦闻臵IF連接器（圖5）相比它們可以大幅減少互連結構的占用空間。但雙排ZIF印制插頭的一些固有特性會導致這種結構很容易出現斷裂（圖6）：

· 焊盤導體過渡：相鄰焊盤之間的過渡點會變窄，這個位置很容易出現斷裂

· 脆性鎳底層：ZIF連接點的標準表面涂層是化鎳浸金（ENIG），但鎳底層非常脆，表面的開裂會進一步延伸至底下的銅層

· 薄補強板：為了滿足微型化的要求，連接器供應商的做法是減少連接器插座的托高高度；因此，ZIF印制插頭另一側的“補強板”就變得更薄，所以它們更像是墊片而不是補強板，幾乎起不到支撐作用

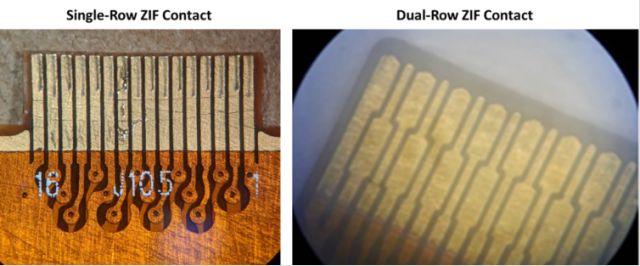

圖5：ZIF連接器被廣泛用于FPC與其他電路互連的端接方法

傳統的單排結構（圖中左側）漸漸被雙排結構（圖中右側）代替，這種方式可以大大減少連接器的占用空間。

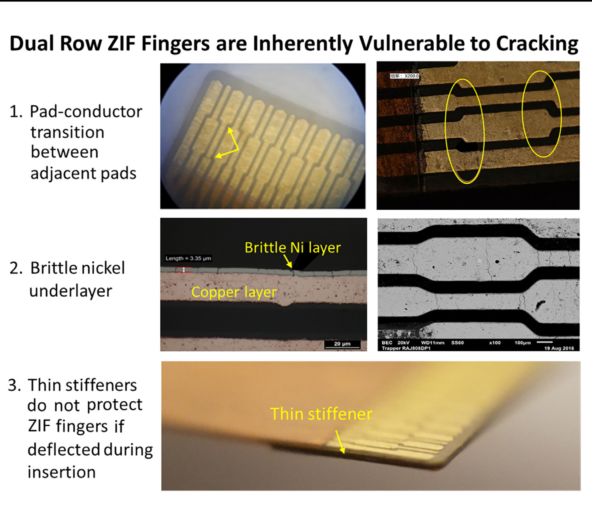

圖6：雙排ZIF連接器的設計和結構導致這種部件很容易開裂

這些因素導致的結果就是插入過程中任何導致邊緣折疊或偏斜的對準失誤（即使是輕度失準）都會導致印制插頭斷裂。某些情況下，銅導體上的裂痕可能非常小，出現了部分連接或間歇連接導致電氣測試過程中無法檢測到失效——這是最糟糕的情況，因?yàn)槭Мa(chǎn)品會進入下一個生產階段。

ZIF連接器供應商在生產時就確定了ZIF觸點的固有特性，所以修改這些特性是不可能或不切實際的。因此，終端用戶一定要對FPC設計和外殼采取措施，確保ZIF印制插頭在組裝和現場運行過程中受到恰當保護。圖7突出顯示了最近一個剛撓性電路早期樣品上出現的ZIF觸點失效的關鍵要素。

· A盲插入：這個圖像展示了安裝就位的剛撓性電路。組裝過程難度很大，需要操作員在看不到位置的情況下將剛撓性電路板（右側）ZIF一端插入PCB下方ZIF插座（左側）內。在鎖定ZIF插座后，操作員再手動彎折剛撓性電路板成形；

· B實芯接地層：為了保證信號完整性，電氣設計師倡導在撓性層底部采用實芯接地層。但這會導致?lián)闲詤^(qū)域撓折性差，而手動彎折操作會造成鎖定的ZIF印制插頭要承受很大應力；

· C彎折區域內的導通孔：彎折區域內絕不可以布局電鍍通孔，因?yàn)檫@個區域會集中應力，而撓性區域內的導通孔會讓這個區域變得更剛硬；

· D開裂的印制插頭：這個剖面圖清晰地顯示了貫穿鎳層和銅層的開裂。這個生產周期內出現了多個失效情況，而且都是同樣的失效模式。

圖7：這些圖像突出顯示了帶有ZIF端接（A、B和C）剛撓性電路的結構和配置，以及完成組裝后一個開裂ZIF印制插頭的橫截面（D）

和前兩個案例一樣，好在這些ZIF失效狀況出現在產品開發早期，所以有足夠的時間進行修改。在經過以下修改之后，所有問題都解決了：

· 電氣團隊確定適當?shù)膱D形可以保證信號完整性后，將實芯接地層改為十字交叉圖形；

· 重新布局了剛撓性電路板，將電鍍導通孔移動到了剛性區域；

· 調整了組裝工藝，不再需要操作員將ZIF盲插入PCB一端的插座內；

· 團隊開發出了可以預彎折的夾具，為人工彎曲提供了一致、可重復的替代方案（圖8）。

在做出這些修改之后，后續沒有再出現失效情況。

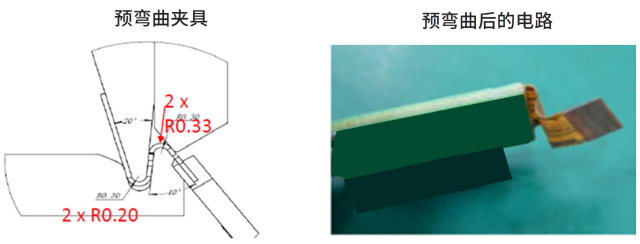

圖8：開發并使用了一種預彎曲夾具，確保帶有ZIF印制插頭的撓性尾部可以重復彎曲

圖8的右側所示是預彎曲后的剛撓性電路。

總結

本文介紹的三個案例分析讓各大佬可以吸取經驗教訓，強調了撓性印制電路的一些常見失效模式，并給出了可得到穩定可靠FPC的重要概念和最佳操作方法。本文要點包括：

1. IPC-2223中彎曲半徑的推薦值為FPC設計提供了良好的開端，但對于很多應用而言，這些推薦值過于保守；

2. 實際操作中的彎曲半徑可以大于推薦的彎曲半徑，但一定要在材料選擇、（b）導體設計和支撐結構布局，以及組裝制程方面格外謹慎，以確保組裝和現場運行過程中彎曲是可控且可預測的；

3. 撓性阻焊層并不能彎曲，需要補強板給予其良好的支撐或與撓性部分隔離；

4. 工程設計工具提出的彎曲結構是理想化的，而在組裝和應用過程中，實際的電路彎曲操作可能會存在很大差異甚至更難彎曲；

5. 雙排ZIF連接器固有的特性導致其非常易于開裂，所以要保護ZIF印制插頭在組裝和使用過程中不會受到應力的影響。

如前所述，面對已知的FPC設計難題，通常不存在完美的解決方案。穩定、可靠的FPC設計需要各個職能團隊之間密切合作，包括公司內部的電氣、機械和PCB設計團隊以及FPC制造和組裝的合作伙伴。通常情況下，成功是不斷重復的結果，所以最好在開發的早期階段就讓公司內部和外部的相關團隊參與進來。
